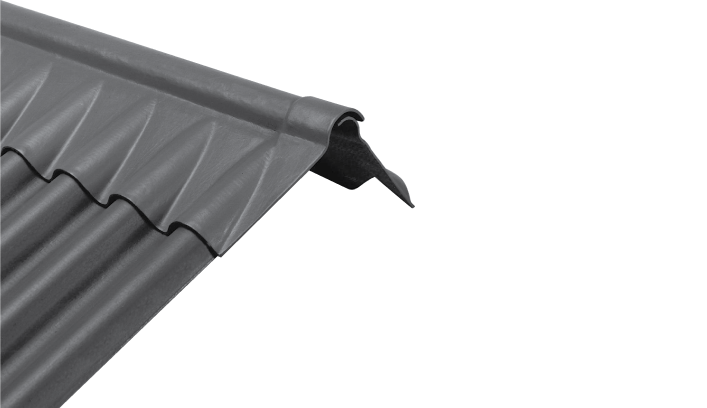

K-nokstuk

K-nokstuk

Toepassen als afsluiting van de nok bij zadeldaken. Plaatsing steeds van rechts naar links. Voor een goede regendichtheid wordt er een kitsnoer voorzien zowel in de horizontaleoverlap als in de mof. Bijkomend kan men een kitsnoer aanbrengen in de scharnierendedelen.

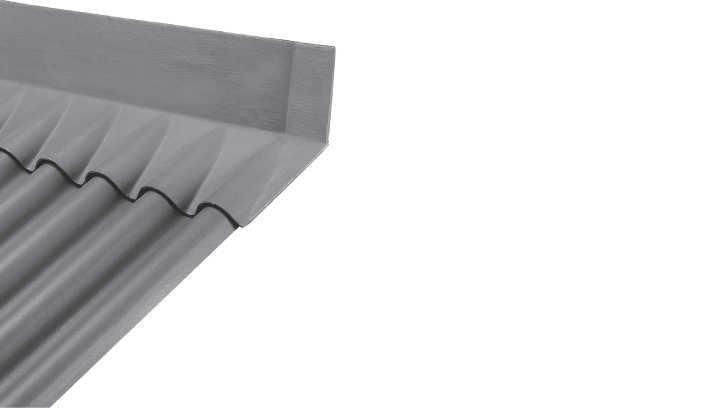

CAD-nokstuk

CAD-nokstuk

Speciaal voor een open nok is een z.g.n. CAD-nokstuk ontwikkeld. Dit wordt gebruikt als nokstuk bij een open nok constructie waarbij aan beide zijden van het dak een opstand wordt gecreëerd door het plaatsen van 2 bovenstukken. Ook bij het monteren van een oversteek nok wordt vaak gebruikt gemaakt van het bovenstuk met een vleugel van 300 mm. Deze is standaard gevormd op 30° waarbij de vleugels rechtop staan. De nokken dienen te worden gekoppeld ter plaatse van de overlap door een CAD klem.

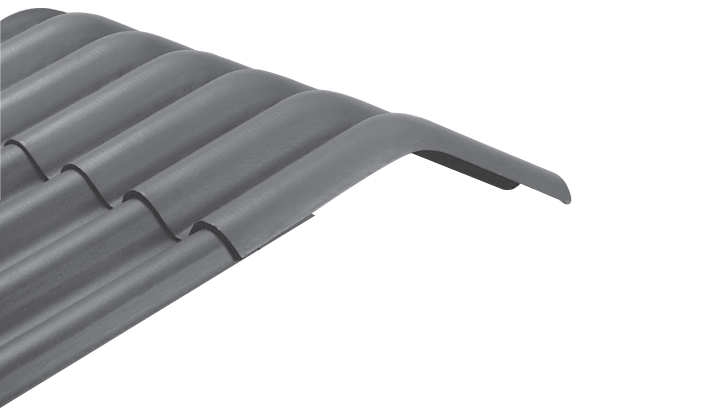

G-nokstuk

G-nokstuk

Toepassen als afsluiting van de nok bij zadeldaken en eventueel lessenaarsdaken. Plaatsing kan van rechts naar links als ook van links naar rechts. G-nok (Ecolor) kan enkel toegepast worden bij klassiek dekken. Bij gebruik van G-nokken dienen de aslijnen van de golftoppen en de breedteoverlap op beide dakvlakken in elkaars verlengde te liggen.

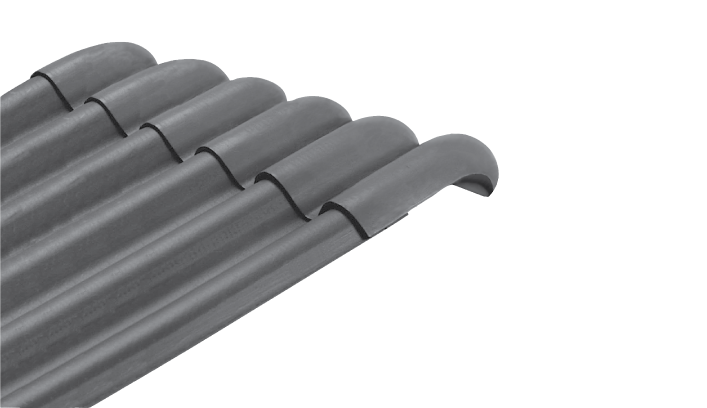

L-nokstuk

L-nokstuk

Toepassen als afsluiting van de nok bij lessenaarsdaken. Uitvoering links of rechts (op foto: opstaande golf links).

Z-nokstuk

Z-nokstuk

Toepassen als afsluiting van de nok bij lessenaarsdaken of sheddaken. Naargelang de uitvoering is de plaatsing van rechts naar links (op de foto: mof rechts) of van links naar rechts (mof links).

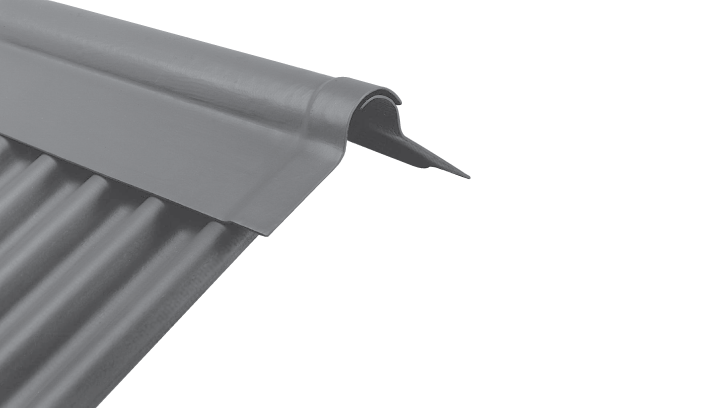

O-Nokstuk

O-Nokstuk

Toepassen t.b.v. ventilerende nok-constructies en hoekkepers. Minimale overlap bij nok 250 mm. Plaatsing kan van links naar rechts als van van rechts naar links.

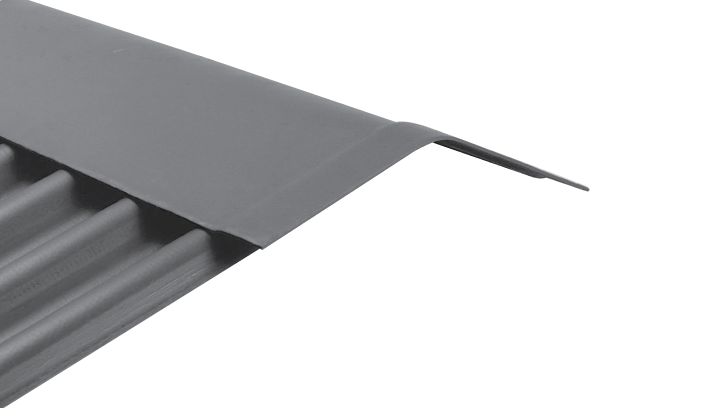

V-Nokstuk

V-Nokstuk

Toepassen t.b.v. ventilerende nokconstructies en hoekkepers. Minimale overlap bij nok 250 mm. Plaatsing kan van links naar rechts als van rechts naar links. De ventilatieopening per vleugel is 280 cm2 V-nokstuk Vleugel lengte.

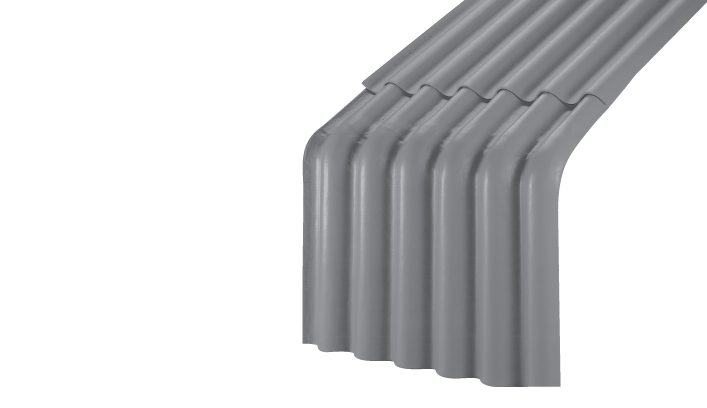

Knikstuk

Knikstuk

Toepassen als afsluiting van de overgang dakgevel op de plaats van de dakvoet, indien zowel de dakbedekking als de gevelbekleding worden uitgevoerd in Ecolor golfplaten, en voor de afsluiting van knikken van dakvlakken.

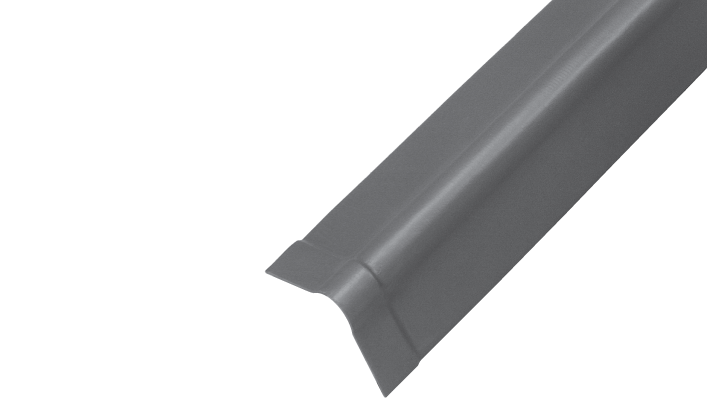

M-windveerstuk

M-windveerstuk

Toepassen als afsluiting van dakzijkanten en geveluiteinden. Toepassing voor de afsluiting van uitwendige hoeken bij gevels, waarbij Ecolor golfplaten met de golfrichting verticaal worden toegepast.

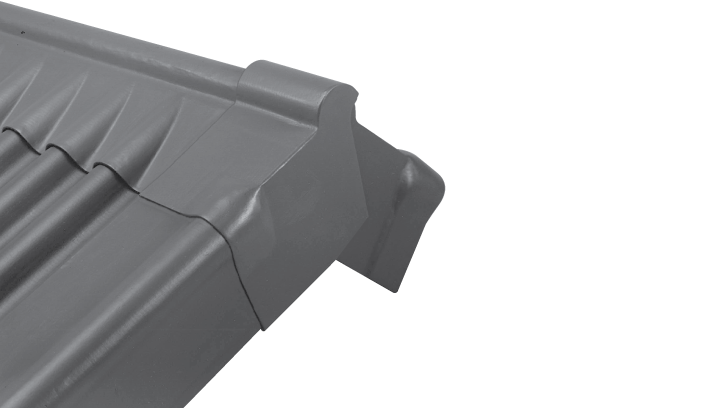

MK-topgevelstuk

MK-topgevelstuk

Toepassen als afsluiting van het raakvlak van de M-windveerstukken en het K-nokstuk.
